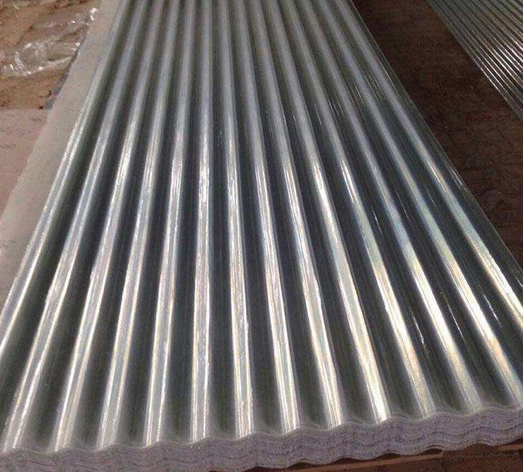

重慶FRP 采光瓦的制備以拉擠成型法為主，該工藝效率高、制品尺寸穩(wěn)定，適合批量生產(chǎn)，具體流程如下：

1. 工藝流程

原材料準(zhǔn)備 → 樹(shù)脂膠液配制 → 纖維材料預(yù)處理 → 浸膠 → 預(yù)成型 → 拉擠成型 → 固化 → 牽引切割 → 后處理 → 成品檢驗(yàn)

2. 關(guān)鍵步驟詳解

（1）樹(shù)脂膠液配制

將不飽和聚酯樹(shù)脂、固化劑、促進(jìn)劑、抗老化劑、色漿按比例加入攪拌罐，低速攪拌（≤200rpm）10-15 分鐘，確保混合均勻，避免引入氣泡。

控制膠液粘度：常溫下（25℃）粘度宜為 200-400mPa・s，粘度太高會(huì)導(dǎo)致浸膠困難，太低則易流膠。

（2）纖維材料預(yù)處理

玻璃纖維氈 / 布按規(guī)格裁剪，避免折疊破損；

表面氈鋪設(shè)于最上層，與 PET 薄膜貼合（薄膜預(yù)先鋪設(shè)在模具表面），確保無(wú)褶皺。

（3）浸膠與預(yù)成型

浸膠方式：纖維材料通過(guò)浸膠槽，使樹(shù)脂充分浸透纖維，多余樹(shù)脂通過(guò)擠膠輥擠出，控制樹(shù)脂含量（通常為 60%-70%，影響透光率和強(qiáng)度）。

預(yù)成型模：引導(dǎo)浸膠后的纖維材料進(jìn)入拉擠模具，初步成型為瓦楞狀或平板狀（根據(jù)模具形狀）。

（4）拉擠成型與固化

拉擠模具：加熱模具（分段控溫），前段溫度 80-100℃，中段 120-150℃，后段 100-120℃，確保樹(shù)脂逐步固化。

牽引速度：根據(jù)制品厚度調(diào)整，通常 0.5-2m/min，厚度越厚，速度越慢，以保證固化完全（固化度≥95%）。

固化原理：不飽和聚酯樹(shù)脂在引發(fā)劑（固化劑）和促進(jìn)劑作用下發(fā)生自由基聚合反應(yīng)，形成三維網(wǎng)狀結(jié)構(gòu)。

（5）牽引切割與后處理

固化后的制品由牽引機(jī)勻速拉出，根據(jù)長(zhǎng)度要求（如 6m、12m）自動(dòng)切割；

去除邊緣毛邊，檢查表面平整度和透光率，剝離 PET 薄膜（如需）。
